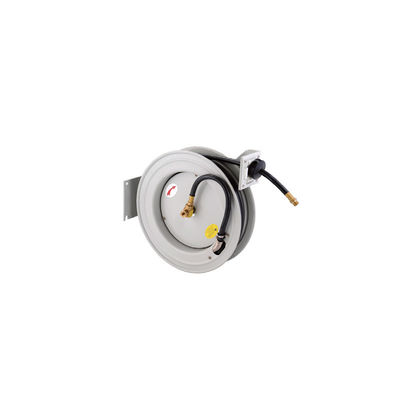

ยีเอดีเอ YD53 ซีรีส์ รีลลัดระบายอากาศแบบถอดตัวเอง
รูปแบบระดับมืออาชีพที่สามารถถอดลมได้ด้วยลําเลียงอากาศที่มีความยาวลําเลียง 10-30m และความดันทํางาน 20-30Bar, ออกแบบสําหรับโรงงาน, โรงงาน, และศูนย์บริการ
รายละเอียดสินค้า
1. สรุปปารามิเตอร์เฉพาะรุ่น
| ซีรี่ย์ (รุ่นหมายเลขกลุ่ม) |
รุ่น |
วัสดุของเชือก |
ทะเบียนชลประทาน |
ความยาวของท่อ |
ความดันในการทํางาน |
ขนาดการเชื่อมต่อ |
การใช้งานหลัก |
| อัตโนมัติรีวิลด์ DIY ประหยัด (310) |
YD53-001 |
เยอรมนี ท่อยืดหยุ่น |
1/4" |
10 เมตร |
30 บาร์ |
1/4" |
บ้าน DIY เครื่องมืออากาศโรงงานเล็ก |
| YD53-002 |
เยอรมนี ท่อยืดหยุ่น |
3/8" |
8 เมตร |
30 บาร์ |
3/8" |
การล้างขนาดเล็ก การใช้ในอุตสาหกรรมเบา |
| YD53-003 |
เยอรมนี ท่อยืดหยุ่น |
3/8" |
10 เมตร |
30 บาร์ |
3/8" |
การใช้เครื่องมือปนูเมติกเคลื่อนที่ |
| อัตโนมัติ Rewindable พนูเมติก (320) |
YD53-004 |
เยอรมนี ท่อยืดหยุ่น |
1/4" |
15 เมตร |
30 บาร์ |
1/4" |
บริการบินโรงงานขนาดกลาง การบํารุงรักษายานยนต์ |
| YD53-005 |
เยอรมนี ท่อยืดหยุ่น |
3/8" |
15 เมตร |
30 บาร์ |
3/8" |
การปรับปรุงและซ่อมแซม |
| YD53-006 |
เยอรมนี ท่อยืดหยุ่น |
1/2" |
10 เมตร |
30 บาร์ |
1/2" |
เครื่องมือล้างน้ําหนัก เครื่องมืออากาศระบายสูง |
| YD53-007 |
เยอรมนี ท่อยืดหยุ่น |
1/2" |
12 เมตร |
30 บาร์ |
1/2" |
การกระจายอากาศในอุตสาหกรรม |
| อัตโนมัติถอน (330) |
YD53-008 |
หลอดยางไฮบริด |
3/8" |
20 เมตร |
20 บาร์ |
3/8" |
การปรับปรุงอุปกรณ์การทํางานขนาดใหญ่ |
| YD53-009 |
หลอดยางไฮบริด |
1/2" |
15 เมตร |
20 บาร์ |
1/2" |
ศูนย์บริการรถยนต์ ซ่อมแซมรถยนต์ |
| YD53-010 |
หลอดยางไฮบริด |
3/8" |
30 เมตร |
20 บาร์ |
3/8" |
บริการทางอากาศทั่วคลังสินค้า เครื่องมือระยะไกล |
| YD53-011 |
หลอดยางไฮบริด |
1/2" |
20 เมตร |
20 บาร์ |
1/2" |
การบํารุงรักษาในอุตสาหกรรมหนัก การล้างขนาดใหญ่ |
2รายละเอียดโครงสร้างทั่วไป
| ประเภทลักษณะ |
รายละเอียดเฉพาะ |
| วัสดุก่อสร้าง |
เหล็กแรงมืออาชีพ (กรอบกลม, ฐาน, ฐานสนับสนุน); 1 "แกนเหล็กแข็ง |
| จบซะ |
ผิวเคลือบผง CPC ที่มีสิทธิพิเศษที่ยั่งยืน (ต้านสนิม ทนทานต่อน้ํามัน น้ํา และฝุ่นอุตสาหกรรม) |
| การออกแบบแผ่น |
เครื่องจักรยานยนต์ CNC ที่หมุนและกัดแผ่นที่มีขอบม้วน (ความแข็งแรง, ความปลอดภัย และความทนทานเพิ่มขึ้น) |
| ตัวเลือกการติดตั้ง |
แขนนําที่ปรับได้สําหรับเตียง, ผนัง, siling และการติดตั้งรถยนต์ (การประหยัดพื้นที่, การวางแผนที่ทํางานที่ยืดหยุ่น) |
| การหมุนและความมั่นคง |
1/4 "ฐานเหล็กขนาดหนัก 1 ชิ้น + สายสนับสนุน (ความมั่นคงสูงสุด); หมุนแม่นยําที่หล่อลื่น (หมุนกลมเรียบ) |
| ปฏิบัติหน้าที่หลัก |
สามารถถอดตัว/ถอดลมได้เอง (กําจัดการสับสนของเชือก; สามารถเก็บได้ง่ายหลังการใช้) |
รายละเอียดสินค้า
สายสลัดระบายอากาศแบบถอดถอนเองระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศ3 ซีรี่ย์สําหรับความต้องการที่หลากหลาย + การสร้างเหล็กแรง + การออกแบบหลายการติดตั้งในฐานะจุดแข็งหลัก พวกเขากําหนดความประสิทธิภาพใหม่สําหรับภารกิจที่เกี่ยวข้องกับอากาศ
1. 3 ซีรี่ย์: ปรับปรุงตามความต้องการ
- ซีรี่ย์ 310 ( DIY ประหยัด): เหมาะสําหรับ DIYers บ้านและห้างสรรพสินค้าขนาดเล็กที่มีความยาวลําเลียงสั้นและกลาง (8-10m) ความดัน 30 Bar และลําเลียงยืดหยุ่นของเยอรมนีสําหรับงานเบา ๆ เช่น เครื่องพัดสกรูแบบปนูเมติกหรือล้างเล็ก ๆ
- ซีรีย์ 320 (อุตสาหกรรมปนูมาติก): ออกแบบสําหรับการใช้งานในอุตสาหกรรมขนาดกลางถึงหนัก ด้วยความยาวของเชือก 15 เมตร ความดัน 30 บาร์ และเชือกเยอรมันที่ทนทานสําหรับการหล่อลื่นโรงงานผลิต, การบํารุงรักษารถยนต์และการใช้งานเครื่องมือหนัก
- ซีรี่ย์ 330 (เครื่องถอดใส่สําหรับใช้งานหนัก): สร้างเพื่อการใช้งานในอุตสาหกรรมและพาณิชย์ขนาดใหญ่ ด้วยเชือกยาวมาก (15-30m) เชือกยางไฮบริด (ความยืดหยุ่นและความทนทานต่อการสกัด)และความดัน 20 บาร์สําหรับบริการอากาศทั่วโกดัง, ศูนย์การรถยนต์, และการบํารุงรักษาหนัก
2ความทนทานในการใช้งานหนัก: สร้างขึ้นเพื่อให้ทน
- โครงการก่อสร้างเหล็กและเคลือบ CPC: โครงเหล็กแรง, แกนแข็ง 1 "และเคลือบผงผง CPC ทนทานกับสนิม, การกระแทก, และการใช้งานอุตสาหกรรมผัง CNC ที่มีขอบม้วนป้องกันการบาดเจ็บของเชือกและรับประกันความปลอดภัยของผู้ใช้.
- หมุนยางแม่นยําและฐานที่มั่นคง: หมุนย่อยความละเอียดทําให้หมุนของม้วนเรียบร้อย (ไม่มีการยับยั้ง) ในขณะที่ฐานเหล็กชิ้นเดียวและโพสการสนับสนุนทําให้ม้วนคงที่ระหว่างการใช้งาน แม้กระทั่งเมื่อเชือกถูกขยายเต็ม
3. การติดตั้งแบบยืดหยุ่นและการล่อกลับด้วยอัตโนมัติ: ความสะดวกสบายถูกกําหนดใหม่
- ตัวเลือกการติดตั้งหลายตัว: แขนนําที่ปรับได้ ติดกับเบนจ์, ผนัง, siling หรือการติดตั้งรถยนต์ ช่วยประหยัดพื้นที่ทํางาน 50% เมื่อเทียบกับกลมที่ยืนบนพื้น การติดตั้งบนเพดานทําให้เชือกไม่ติดกับพื้น.
- การออกแบบที่สามารถถอนตัวเองได้: ลดการล่อเชือกด้วยมือ หลังการใช้งานเชือกจะลดลงในกลมโดยอัตโนมัติ ลดเวลาการตั้ง / ทําความสะอาด 40% ป้องกันการสับสนของเชือกและยืดอายุของเชือก
สถานการณ์การใช้งาน
1ศูนย์บริการรถยนต์ (YD53-009, 330 ซีรีส์)
ความจําเป็นของฉาก: ศูนย์ ซ่อม รถ จํานวน 20 คัน วัน ละ โดย ใช้ เครื่องมือ พลม (กุญแจ, เครื่องเจาะ กระแทก) และ อุปกรณ์ ล้าง. ศูนย์ นี้ จําเป็น ต้อง ใช้ ระเบียง ที่ ใช้ ระยะ ยาว และ ทนทาน และ มี การ จัด จัด.
กระบวนการปฏิบัติการ:
- การติดตั้ง: การติดตั้ง YD53-009 (15m หลอดยางไฮบริด, 1/2 "ID) บนเพดานเหนือแต่ละช่องซ่อม; เชื่อมต่อกับระบบอากาศกดของศูนย์
- การใช้งาน: ขยายเชือก 15 เมตรเพื่อไปถึงส่วนใด ๆ ของรถ (เช่นรถยนต์สําหรับการล้าง, ห้องเครื่องสําหรับเครื่องมือปนูเมติก); ฟังก์ชันการถอนอัตโนมัติดึงเชือกกลับหลังจากการใช้งาน
- ประสิทธิภาพ: 20 รถรับรองภายใน ~ 4 ชั่วโมง; ไม่มีการผูกเชือกหรืออันตรายของการสะดุด; เชือกยางไฮบริดทนต่อคราบน้ํามันและเสื่อม
- ความยั่งยืน: รีลเหล็กที่เคลือบด้วย CPC ทนต่อการกระแทกของเครื่องมือและชิ้นส่วนรถยนต์ทุกวัน
ผล: ระยะทางยาวเหมาะกับช่องซ่อม; การลดตัวอัตโนมัติช่วยประหยัดเวลา; ความทนทานเหมาะกับศูนย์ที่ยุ่งมาก
2. การหล่อลื่นโรงงานผลิต (YD53-005, 320 Series)
ความจําเป็นของฉาก: โรงงานหนึ่งหล่อลื่นเครื่องจักรอุตสาหกรรม 15 เครื่องต่อวัน โดยใช้เครื่องมือหล่อลื่นแบบปนูเมติก
กระบวนการปฏิบัติการ:
- การติดตั้ง: ติดตั้ง YD53-005 (15m กล่องยืดหยุ่นเยอรมัน, 3/8 "ID) บนผนังระหว่างช่องเครื่อง; เชื่อมต่อกับการอํานวยอากาศของโรงงาน
- การหล่อลื่น: ขยายเชือก 15m เพื่อไปถึงจุดหล่อลื่นของเครื่องจักรแต่ละเครื่อง; ความดัน 30 บาร์ขับเคลื่อนเครื่องมือหล่อลื่นแบบอากาศ
- การ จัด จัด: การ ปั่น กลับ ด้วย อัตโนมัติ ทํา ให้ ระบาย ราง ไม่ ผ่าน พื้น โรงงาน, ป้องกัน ความ เสียหาย จาก เครื่องจักร หรือ รถ
- ความน่าเชื่อถือ: ฐานเหล็กและหมุนยนต์ความแม่นยํารับประกันการทํางานที่มั่นคง
ผล: ระยะทางยาวครอบคลุมช่องเครื่อง; การลากกลับอัตโนมัติรักษาการจัดตั้ง; การออกแบบอุตสาหกรรมเหมาะกับสภาพโรงงาน
3. โรงงาน DIY ที่บ้าน (YD53-001, 310 ซีรีส์)
ความจําเป็นของฉาก: คนที่ชื่นชอบการทําเองในบ้านใช้เครื่องมือลม (ปืนเล็บ, เครื่องบด) และเครื่องมือล้างขนาดเล็ก ห้องทํางานมีพื้นที่จํากัดและจําเป็นต้องมีกล่องเชือกที่คอมแพคตและใช้ง่าย
กระบวนการปฏิบัติการ:
- การติดตั้ง: การติดตั้ง YD53-001 (10m น้ําเชือกยืดหยุ่นเยอรมัน, 1/4 "ID) บนโต๊ะทํางาน; เชื่อมต่อกับเครื่องปรับอากาศพกพา
- งาน DIY: ขยายเชือก 10 เมตรเพื่อใช้ปืนเล็บสําหรับการประกอบไม้หรือเครื่องมือล้างขนาดเล็กสําหรับการทําความสะอาด; เชือกเบาง่ายในการเคลื่อนไหว
- การ เก็บ: การ ผูก หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน หมุน
- ความสะดวกสบาย: ความดัน 30 บาร์ สามารถใช้กับเครื่องมือ DIY ที่เบาทุกชนิด และเชือกเยอรมันยืดหยุ่นพอสําหรับพื้นที่ที่แคบ
ผล: การออกแบบที่คอมแพคต์ เหมาะกับโรงงานเล็ก การใช้งานง่าย เหมาะกับงาน DIY การลากกลับอัตโนมัติ ช่วยประหยัดพื้นที่เก็บของ
คํา ถาม ที่ ถาม บ่อย
Q1: สายเชือกลดลงไม่เท่าเทียมกันหรือติด วิธีแก้ไขเรื่องนี้?
A1: การถอนตัวที่ไม่เท่าเทียมกันมักจะเกิดจากการบิดเชือกหรือเศษขยะ
- สะดวกเชือก: ก่อนที่จะถอน, เติมเชือกทั้งหมดเพื่อกําจัด twists twists ส่งผลให้ jamming
- ทําความสะอาดถนน: ล้าง เส้นทาง ภายใน ของ รีล ด้วยผ้าแห้ง เพื่อ ลบ ฝุ่น, น้ํามัน, หรือเศษขยะ (บล็อกที่สร้างขึ้น ทําให้การถอนตัวเรียบร้อย)
- หมุนย่อย: ใช้น้ํามันค้อนเล็ก ๆ น้อย ๆ จากลิทธิียมบนหมุนยางความแม่นยําทุกไตรมาส
ขั้นตอนเหล่านี้ทําให้การถอนตัวอัตโนมัติได้เรียบร้อย
Q2: กล่องยางไฮบริด 330 Series สามารถใช้ในกลางแจ้งได้หรือไม่?
ตอบ2: ใช่ แต่ต้องมีข้อควรระวังประตูโรงรถ, รวมถึงการประชุมเชิงปฏิบัติการ
- หลีกเลี่ยง แสงแดดตรง: การเผชิญหน้ากับแสง UV ระยะยาวสามารถทําลายยางได้ตามเวลา
- ป้องกันการแข็ง: ดื่มอากาศกดในอุณหภูมิต่ํากว่า 0 °C
- หลีก เลี่ยง การ ติด เจ็บ กับ เคมี: ปิดเชือกให้ห่างจากสารเคมีที่รุนแรง (เช่น สารทําความสะอาดอุตสาหกรรม) ที่อาจทําลายยาง
Q3: การเชื่อมต่อมีการรั่วไหลของอากาศ เกิดอะไรขึ้น?
A3: การรั่วไหลของอากาศที่เชื่อมต่อที่เกิดจากฟิตติ้งลอยหรือปริมณฑลที่สกัด
- สะดัด ความ เชื่อมโยง: ใช้กุญแจสกัด เพื่อกระชับสายเชื่อมเข้า/ออกของเชือก (การกระชับเกินไปอาจทําลายเส้น)
- เปลี่ยนเครื่องประทับ: ตรวจสอบ O-ring ยาง ภายใน การเชื่อมต่อ หากแตกหรือสกัด ลงแทนด้วย O-ring ส่งจากผู้ผลิต
- ตรวจสอบเส้น: ดูแลว่าเส้นเชื่อมไม่ถูกถอดถอน เส้นเชื่อมที่ถอดถอนป้องกันการปิดแน่น
Q4: วิธีการเลือกรุ่นที่เหมาะสมกับความต้องการของฉัน
A4: พื้นฐานการเลือกตามประเภทของงาน ความยาวของเชือกและความดัน:
- DIY/ใช้ในบ้าน: เลือก 310 ซีรีส์ (YD53-001/002/003) กล่องสั้น (8-10m), ความดัน 30 Bar และการออกแบบเบาสําหรับเครื่องมือเบา
- การใช้ในอุตสาหกรรมขนาดกลาง: เลือก 320 ซีรีส์ (YD53-004/005/006/007) ช่อง 15m ความดัน 30 บาร์และช่องเยอรมันทนทานสําหรับการผลิตหรือการบํารุงรักษารถยนต์
- ใช้งานหนัก/ใช้งานทางการค้า: เลือก 330 ซีรีส์ (YD53-008/009/010/011) ช่องเชือกยาวเกิน (15-30m) ช่องเชือกยางไฮบริด และความดัน 20 บาร์ สําหรับศูนย์การผลิตรถยนต์หรือโกดังขนาดใหญ่
นอกจากนี้, ให้ตรงกับไอดีของเชือกกับความต้องการการไหลของอากาศของเครื่องมือของคุณ (1/4 "สําหรับเครื่องมือขนาดเล็ก, 1/2 "สําหรับเครื่องมือไหลสูง)
