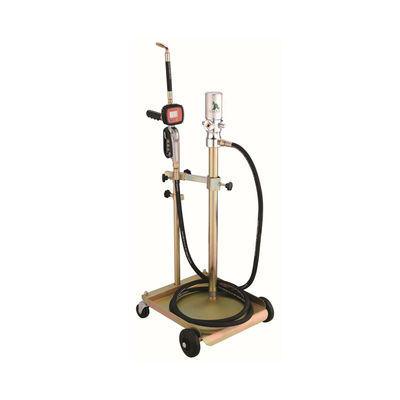

YD51-012A เครื่องจ่ายน้ำมันแบบรถเข็น: 18 ลิตร/นาที ความแม่นยำ ±0.5% สำหรับโรงงาน/โรงงาน/ฟาร์ม
ข้อมูลจำเพาะของผลิตภัณฑ์
สรุปพารามิเตอร์หลัก
| หมวดหมู่ส่วนประกอบ |
ข้อกำหนดเฉพาะ |
| แบบอย่าง |
YD51-012A (ชุดจ่ายน้ำมันแบบติดตั้งบนรถเข็น 3:1 เหมาะสำหรับการจ่ายน้ำมันแบบเคลื่อนที่ในโรงงาน อู่ซ่อมรถ และโรงงานอุตสาหกรรม) |
| ประเภทสินค้า |
ชุดรวม: ปั๊มน้ำมันแบบใช้ลม + รถเข็นโมดูลาร์ + สายจ่าย + มิเตอร์ดิจิตอล |
| ปั๊มน้ำมันแบบใช้ลม |
- อัตราการบีบอัด:3:1 (ทำให้สามารถถ่ายเทน้ำมันที่มีความหนืดปานกลางได้อย่างมีประสิทธิภาพ)
- การเชื่อมต่อ:ช่องอากาศเข้า (F1/4"G), ช่องจ่ายน้ำมัน (M1/2"G)
- การจัดอันดับความดัน:แรงดันใช้งาน (8 บาร์) สูงสุด แรงดันน้ำไหล (24 บาร์)
- ผลงาน:ปริมาณการใช้อากาศ (100 ลิตร/นาที) ความจุสัมพัทธ์ (18 ลิตร/นาที) เส้นผ่านศูนย์กลางท่อดูด (42 มม.)
- น้ำมันที่เหมาะสม:น้ำมันเครื่อง, น้ำมันสังเคราะห์, น้ำมันไฮดรอลิก, น้ำมันเกียร์ (ความหนืดสูงถึง SAE130)
|
| รถเข็นโมดูลาร์ |
- ความจุ:ใช้ได้กับถังขนาด 20-60 กก. (ใช้ได้กับภาชนะหลายรูปทรง/ขนาด)
- ความคล่องตัว:ล้อคงที่ 2 ล้อ + ลูกล้อ 2 ล้อ (เคลื่อนย้ายได้ง่ายบนพื้นโรงงาน)
- คุณสมบัติ:ส่วนรองรับปั๊ม + อุปกรณ์จับยึดดรัม (ยึดดรัม/ปั๊มระหว่างการเคลื่อนไหว)
- เสร็จ:ชุบสังกะสี (ป้องกันสนิม เหมาะสำหรับสภาพแวดล้อมการประชุมเชิงปฏิบัติการที่มีความชื้น)
|
| สายจ่ายน้ำ |
- ความยาว:4 ม. (รองรับการจ่ายระยะไกลโดยไม่ต้องเปลี่ยนตำแหน่งรถเข็น)
- ID (เส้นผ่านศูนย์กลางภายใน):1/2" (ช่วยให้มั่นใจว่าการไหลของน้ำมันไม่มีสิ่งกีดขวาง)
- วัสดุ:SAE 10R2AT (ทนน้ำมัน ทนการสึกหรอ ทนทานต่อการใช้งานหนัก)
- ความกดดันการทำงาน:138 บาร์ (รองรับการไหลของน้ำมันแรงดันสูง)
- การเชื่อมต่อ:ทางเข้า/ออก (1/2") (ใช้ได้กับปั๊มและมิเตอร์)
|
| มิเตอร์ดิจิตอล |
- ช่วงการไหล:1-25 ลิตร/นาที (ตรงกับความจุ 18 ลิตร/นาทีของปั๊ม)
- ความแม่นยำ:±0.5% (รับประกันการตรวจวัดน้ำมันที่แม่นยำสำหรับการเรียกเก็บเงินหรือการติดตามสินค้าคงคลัง)
- การจัดอันดับความดัน:แรงดันใช้งานขั้นต่ำ (5 บาร์) แรงดันใช้งานสูงสุด (100 บาร์)
- อุณหภูมิในการทำงาน:-20°C ~ +60°C (ปรับให้เข้ากับโรงรถเย็นหรือพื้นที่อุตสาหกรรมที่อบอุ่น)
- ด้ายเข้าน้ำมัน:1/2 Bsp/NPSM (ใช้ได้กับท่อทางออก)
|
ผลการทดสอบประสิทธิภาพ
| รายการทดสอบ |
สภาพการทดสอบ |
ผลการทดสอบ |
| ความแม่นยำในการจ่ายยา |
ใช้มิเตอร์ดิจิตอลเพื่อจ่ายน้ำมันเกียร์ SAE100 ขนาด 10 ลิตร 20 ลิตร และ 25 ลิตร |
ปริมาตรที่วัดได้: 10.02 ลิตร 20.01 ลิตร 25.03 ลิตร ทั้งหมดอยู่ภายในช่วงความแม่นยำ ±0.5% |
| ความคล่องตัวและความมั่นคง |
เคลื่อนย้ายรถเข็น (ด้วยถังขนาด 60 กก.) บนพื้นโรงงานที่ไม่เรียบ (ระยะห่าง 50 ม.) |
การเคลื่อนที่ของรถเข็นเป็นไปอย่างราบรื่นด้วยล้อเลื่อน ล้อคงที่รักษาความมั่นคง ดรัมยังคงยึดแน่นด้วยอุปกรณ์จับยึด |
| ความต้านทานแรงดัน |
ใช้งานปั๊มที่แรงดันการไหลสูงสุด (24 บาร์) เป็นเวลา 2 ชั่วโมงด้วยน้ำมันไฮดรอลิก |
สายยาง (SAE 10R2AT) ไม่บวมหรือรั่ว ปั๊มรักษาอัตราการไหลที่สม่ำเสมอ 18 ลิตร/นาที |
| การปรับตัวของอุณหภูมิ |
ทดสอบมิเตอร์ดิจิตอลและสายยางที่อุณหภูมิ -20°C (ห้องเย็น) และ +60°C (ห้องเย็น) |
มิเตอร์ยังคงความแม่นยำ ท่อยังคงความยืดหยุ่น (ไม่เปราะที่อุณหภูมิต่ำหรืออ่อนตัวที่อุณหภูมิสูง) |
รายละเอียดสินค้า
ชุดจ่ายน้ำมันแบบ 3:1 แบบติดตั้งบนรถเข็น YD51-012A แก้ปัญหาความท้าทายที่สำคัญของการจ่ายน้ำมันแบบเคลื่อนที่: "การเคลื่อนที่มีจำกัด การวัดค่าที่ไม่แม่นยำ และการตั้งค่าที่ยุ่งยาก" กับการออกแบบ 4-in-1 ในตัว + ความแม่นยำสูง + ความคล่องตัวที่ทนทานโดยถือเป็นจุดแข็งหลัก โดยกำหนดนิยามใหม่ให้กับประสิทธิภาพสำหรับโรงงานและการถ่ายโอนน้ำมันทางอุตสาหกรรม:
การออกแบบ 4-in-1 แบบบูรณาการ: สะดวกสบายและประหยัดพื้นที่
- โซลูชันแบบครบวงจร:รวมปั๊มแบบใช้ลม รถเข็นโมดูลาร์ สายยางยาว 4 ม. และมิเตอร์ดิจิตอลไว้ในชุดเดียว โดยไม่จำเป็นต้องซื้อหรือประกอบส่วนประกอบแยกกัน ซึ่งช่วยประหยัดเวลาในการตั้งค่าได้ 30% และขจัดปัญหาความเข้ากันได้ระหว่างส่วนต่างๆ
- รถเข็นประหยัดพื้นที่:รถเข็นเคลือบสังกะสียึดทั้งถังและปั๊ม ช่วยลดพื้นที่จัดเก็บลง 50% เมื่อเทียบกับปั๊มและถังแยกเดี่ยว การออกแบบที่กะทัดรัดสามารถเข้าได้กับทางเข้าประตูโรงงานมาตรฐาน (กว้าง ≥80ซม.)
การจ่ายที่แม่นยำและประสิทธิภาพอันทรงพลัง
- มิเตอร์ดิจิตอลความแม่นยำ ± 0.5%:ช่วยให้การตรวจวัดน้ำมันแม่นยำสำหรับงานต่างๆ เช่น การเรียกเก็บเงินลูกค้า (เช่น ร้านซ่อมรถยนต์) หรือการติดตามสินค้าคงคลัง (เช่น โรงงานอุตสาหกรรม) ต่างจากเกจแบบแมนนวลที่มีข้อผิดพลาด ±2% มิเตอร์นี้รับประกันว่าไม่มีการจ่ายเกินหรือจ่ายน้อยเกินไป
- ปั๊มอัตรากำลังอัด 3:1:ให้อัตราการไหล 18 ลิตร/นาที และแรงดันสูงสุด 24 บาร์ จัดการน้ำมันที่มีความหนืดปานกลาง (สูงถึง SAE130) ได้อย่างง่ายดาย ท่อดูดขนาด 42 มม. เข้าถึงก้นถัง ช่วยลดปริมาณน้ำมันที่ตกค้าง (≤1ลิตรต่อถัง 60กก.) และลดของเสีย
ความคล่องตัวและความทนทานที่ทนทาน
- รถเข็นสำหรับงานหนัก:ความจุ 20-60 กก. ผิวเคลือบสังกะสี และการออกแบบ 4 ล้อ (ล้อตายตัว 2 ล้อ + ลูกล้อ 2 ล้อ) ทำให้เคลื่อนย้ายข้ามโรงปฏิบัติงานได้ง่าย แม้จะใช้ถังซัก 60 กก. เต็มก็ตาม อุปกรณ์จับยึดดรัมช่วยป้องกันการหกระหว่างการขนส่ง ซึ่งเป็นคุณลักษณะด้านความปลอดภัยที่สำคัญ
- ท่อทนต่อการสึกหรอ:ท่อ SAE 10R2AT ต้านทานการเสื่อมสภาพของน้ำมันและการสึกหรอทางกายภาพ ด้วยแรงดันใช้งาน 138 บาร์ ซึ่งเหนือกว่าท่อยางมาตรฐาน (ทั่วไป 80 บาร์) ยังคงความยืดหยุ่นในอุณหภูมิที่สูงมาก (-20°C ~ +60°C) จึงมั่นใจได้ถึงการใช้งานตลอดทั้งปี
สถานการณ์การใช้งาน
อู่ซ่อมรถ บริการเปลี่ยนถ่ายน้ำมันเครื่อง
ข้อกำหนดของสถานการณ์:ร้านซ่อมรถยนต์ให้บริการรถยนต์ 30 คันต่อวัน (แต่ละคันต้องการน้ำมันเครื่อง 4-5 ลิตร) และใช้ถัง 60Kg ร้านค้าต้องการเครื่องจ่ายยาเคลื่อนที่ที่แม่นยำเพื่อลดเวลาแรงงาน
กระบวนการดำเนินงาน:
- การตั้งค่า: ยึดถังน้ำมันขนาด 60 กก. เข้ากับรถเข็นโดยใช้อุปกรณ์จับยึด เชื่อมต่อช่องลม F1/4"G ของปั๊มเข้ากับเครื่องอัดอากาศของร้าน ติดสายยางยาว 4 ม. และมิเตอร์ดิจิตอล
- การจ่าย: ใช้มิเตอร์เพื่อกำหนดปริมาตรที่ต้องการ (เช่น 4 ลิตรสำหรับรถเก๋ง) ปั๊มส่งน้ำมันที่ 18 ลิตร/นาที--4 ลิตรจ่ายใน ~13 วินาที
- การเคลื่อนย้าย: เคลื่อนย้ายรถเข็นระหว่างช่องซ่อม (ระยะ 50 ม.) เพื่อซ่อมบำรุงรถหลายคันโดยไม่ต้องเปลี่ยนตำแหน่งดรัม
- ความแม่นยำ: มิเตอร์จะบันทึกการจ่ายยาแต่ละครั้ง ทำให้การตรวจสอบสินค้าคงคลัง ณ สิ้นวันทำได้ง่ายขึ้น
ผล:การออกแบบมือถือช่วยประหยัดแรงงาน มิเตอร์ที่แม่นยำช่วยลดการสิ้นเปลืองน้ำมัน อัตราการไหล 18 ลิตร/นาที ตอบสนองความต้องการรายวันที่สูง
การบำรุงรักษาเครื่องจักรอุตสาหกรรม
ข้อกำหนดของสถานการณ์:โรงงานผลิตแห่งหนึ่งมีเครื่องจักรไฮดรอลิก 15 เครื่อง (แต่ละเครื่องต้องการน้ำมันไฮดรอลิก 20 ลิตรต่อเดือน) และเก็บน้ำมันไว้ในถังขนาด 60 กิโลกรัม โรงงานแห่งนี้ต้องการเครื่องจ่ายน้ำมันที่มีความหนืดสูงและทนทานต่อแรงดัน
กระบวนการดำเนินงาน:
- การตั้งค่า: ติดตั้งปั๊มบนส่วนรองรับของรถเข็น เชื่อมต่อกับแหล่งจ่ายอากาศของโรงงาน (8 Bar) ต่อท่อเข้ากับช่องเติมน้ำมันเครื่อง
- การจ่าย: ควบคุมปั๊มที่แรงดันสูงสุด 24 บาร์เพื่อถ่ายเทน้ำมันไฮดรอลิก 20 ลิตร (SAE120) ภายใน ~67 วินาที; มิเตอร์ช่วยให้มั่นใจได้ว่าไม่มีการเติมเกิน
- ความทนทาน: ผิวเคลือบสังกะสีของรถเข็นทนทานต่อฝุ่นจากโรงงาน สายยาง (SAE 10R2AT) รับแรงดัน 24 Bar ไม่มีการรั่วซึม
- ประสิทธิภาพ: ช่างเทคนิคหนึ่งคนสามารถบำรุงรักษาเครื่องจักรทั้ง 15 เครื่องได้ภายใน 2.5 ชั่วโมง ซึ่งเร็วกว่าการจ่ายด้วยมือถึงครึ่งหนึ่ง
ผล:ประสิทธิภาพแรงดันสูงเหมาะกับความต้องการน้ำมันไฮดรอลิก โครงสร้างแข็งแรงทนทานต่อสภาพโรงงาน
บริการอุปกรณ์การเกษตร (นอกสถานที่)
ข้อกำหนดของสถานการณ์:ทีมบริการในฟาร์มดูแลรถแทรกเตอร์ 10 คัน (แต่ละคันต้องใช้น้ำมันเกียร์ 15 ลิตร) ในสถานที่ ทีมงานต้องการเครื่องจ่ายแบบพกพาที่ทำงานในอุณหภูมิภายนอกที่มีความเย็น (-5°C) และอุ่น (+35°C)
กระบวนการดำเนินงาน:
- การตั้งค่า: บรรทุกรถเข็น (พร้อมถังขนาด 60 กก.) ลงในรถบรรทุกบริการ ที่ฟาร์มให้วางรถเข็นไว้ใกล้กับรถแทรกเตอร์
- การจ่าย: ใช้มิเตอร์ดิจิตอลเพื่อจ่ายน้ำมันเกียร์ 15 ลิตร (SAE130) ต่อรถแทรกเตอร์หนึ่งคันในเวลาประมาณ 50 วินาที ท่อยาว 4 ม. เข้าถึงถังน้ำมันของรถแทรกเตอร์โดยไม่ต้องเคลื่อนย้ายรถเข็น
- การปรับอุณหภูมิ: มิเตอร์ยังคงความแม่นยำอยู่ที่ -5 ℃; สายยางยังคงยืดหยุ่นเพื่อการจัดการที่ง่ายดาย
- การพกพา: รถเข็นมีขนาดกะทัดรัดพอดีกับรถบรรทุก ลูกล้อทำงานบนเส้นทางฟาร์มกรวด
ผล:การเคลื่อนย้ายในสถานที่ตรงตามความต้องการของฟาร์ม ความต้านทานต่ออุณหภูมิปรับให้เข้ากับสภาพกลางแจ้ง
คำถามที่พบบ่อย
คำถามที่ 1: มิเตอร์ดิจิตอลแสดงข้อความแสดงข้อผิดพลาดระหว่างการใช้งาน วิธีแก้ปัญหา?
A1: ข้อความแสดงข้อผิดพลาดมักเกิดจากความกดดันหรือปัญหาการเชื่อมต่อ โซลูชั่น:
- ตรวจสอบความดันการทำงาน:ตรวจสอบให้แน่ใจว่าปั๊มมีแรงดันอย่างน้อย 5 Bar (ขั้นต่ำสำหรับมิเตอร์) - แรงดันต่ำทำให้เกิดข้อผิดพลาด "LOW PRESS"
- ตรวจสอบเกลียวทางเข้า:ขันเกลียวทางเข้าน้ำมัน 1/2 Bsp/NPSM ให้แน่น (การเชื่อมต่อที่หลวมทำให้เกิดช่องว่างอากาศและข้อความ "ข้อผิดพลาดการไหล")
- รีเซ็ตมิเตอร์:ปิดและเปิดมิเตอร์เพื่อแก้ไขข้อผิดพลาดชั่วคราว หากยังมีข้อผิดพลาดอยู่ โปรดติดต่อผู้ผลิตเพื่อสอบเทียบมิเตอร์
คำถามที่ 2: รถเข็นสามารถรองรับถังที่หนักกว่า 60 กก. (เช่น 80 กก.) ได้หรือไม่
A2: ไม่ ความจุสูงสุดของรถเข็นคือ 60 กก. หากเกินขีดจำกัดนี้จะทำให้:
- ความเสียหายของรถเข็น:ลูกล้อหรือล้อตายตัวอาจงอหรือแตกหักได้เนื่องจากน้ำหนักที่มากเกินไป
- ความเสี่ยงด้านความปลอดภัย:อุปกรณ์จับยึดดรัมไม่สามารถยึดดรัมที่มีน้ำหนักมากได้ ส่งผลให้เกิดการหกหรือการล้มของดรัม
- ความคล่องตัวลดลง:รถเข็นจะเคลื่อนย้ายได้ยาก แม้จะอยู่บนพื้นผิวเรียบก็ตาม สำหรับถังขนาด 80 กก. ให้ใช้รถเข็นสำหรับงานหนัก (พิกัดสำหรับ ≥100กก.) และตรวจสอบความเข้ากันได้กับปั๊ม YD51-012A แยกต่างหาก
คำถามที่ 3: ท่อจะแข็งตัวในสภาพอากาศหนาวเย็น (-20°C) ทำอย่างไรให้มีความยืดหยุ่น?
A3: เพื่อรักษาความยืดหยุ่นของท่ออ่อนที่อุณหภูมิต่ำ:
- อุ่นท่อล่วงหน้า:ก่อนใช้งาน ให้พันสายยางไว้ในผ้าห่มที่ให้ความร้อน (ตั้งไว้ที่ 10-15°C) เป็นเวลา 10 นาที ซึ่งจะทำให้วัสดุ SAE 10R2AT อ่อนตัวลง
- หลีกเลี่ยงการหงิกงอ:เก็บสายยางแบบขด (ไม่พับ) เมื่อไม่ใช้งาน - การหักงอจะทำให้วัสดุอ่อนตัวและเพิ่มความเปราะบาง
- ใช้สารเติมแต่งน้ำมันอุณหภูมิต่ำ:ผสมสารลดความหนืดของน้ำมันจำนวนเล็กน้อย (เข้ากันได้กับประเภทน้ำมันของคุณ) เพื่อลดจุดเยือกแข็งของน้ำมัน ช่วยลดความเครียดบนท่อ
คำถามที่ 4: จะทำความสะอาดปั๊มและมิเตอร์อย่างไรเพื่อป้องกันการปนเปื้อนข้ามเมื่อเปลี่ยนประเภทน้ำมัน
A4: ป้องกันการปนเปื้อนข้ามได้ด้วยการทำความสะอาดอย่างละเอียด:
- ล้างปั๊ม:ใช้น้ำมันประเภทใหม่ 5-10 ลิตรผ่านปั๊มเพื่อล้างน้ำมันเก่าที่ตกค้าง
- ทำความสะอาดท่อ:ถอดท่อออกและล้างด้วยน้ำมันใหม่ (หรือตัวทำละลายที่เข้ากันได้ เช่น สุราแร่สำหรับน้ำมันจากปิโตรเลียม)
- ปรับเทียบมิเตอร์:หลังจากทำความสะอาดแล้ว ให้ทดสอบมิเตอร์ด้วยน้ำมันใหม่ 10 ลิตรเพื่อให้แน่ใจว่าถูกต้อง
- เช็ดชิ้นส่วนภายนอก:ทำความสะอาดด้านนอกของรถเข็นและปั๊มด้วยผ้าแห้งเพื่อขจัดคราบน้ำมัน อย่าสลับระหว่างน้ำมันที่เข้ากันไม่ได้ (เช่น น้ำมันแร่เป็นน้ำมันสังเคราะห์) โดยไม่ทำความสะอาดทั้งหมด
