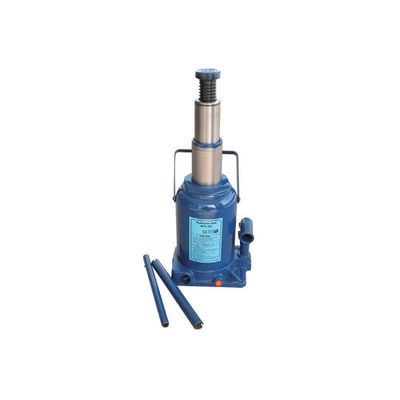

2-30 ตัน Double Ram Jacks: การป้องกันการกระชับยาวและการอ้วนสําหรับรถยนต์ / รถบรรทุก / งานวิศวกรรม
รายละเอียดสินค้า
ข้อมูลพื้นฐานและพารามิเตอร์ทั่วไป
| ปริมาตรทั่วไป |
คําอธิบายเฉพาะ |
| ประเภทสินค้า |
แจ็คขวดแกะไฮดรอลิกคู่มือ ใช้เป็นหลักในการยกรถยนต์และการสนับสนุนอุปกรณ์ เหมาะสําหรับกรณีที่ต้องการ "การยกยาว" ครอบคลุมช่วงภาระ 2-30 ตัน |
| โครงสร้างหลัก |
รับบุตรการออกแบบชุดแรมคู่(แรมหลัก + แรมช่วย) ความสูงในการยกทั้งหมดเท่ากับผลรวมของการกระแทกของแรมทั้งสอง (เช่น 98 + 92 มม) ซึ่งมากกว่า 50% กว่าของแจ็คแรมเดียวแบบดั้งเดิมพร้อมกับเก้าอี้ที่ปรับระดับความสูงได้เพื่อปรับตัวต่อความต้องการในการยกของความสูงที่แตกต่างกัน |
| การตั้งค่าความปลอดภัย |
Built-in hydraulic overload protection valve (automatically relieves pressure when load exceeds 10% of rated capacity) to prevent bursting caused by uneven pressure during synchronous lifting of double rams; ร่างกระบอกถูกเคลือบด้วยเคลือบกันการกัดกร่อน; ฐานมีแบบป้องกันการเคลื่อนไหวเพื่อหลีกเลี่ยงความเสี่ยงของการพลิกระหว่างการยก |
| การตั้งค่าการปฏิบัติงาน |
มือถือแข็งแบบสแตนด์เดอร์ชิ้นเดียว (ความยาว 380-450 มม.) ด้วยแรงทํางาน ≤65N สามารถใช้งานได้ง่ายโดยชายผู้ใหญ่; มือถือและกระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า |
| สาขาใช้งาน |
ครอบคลุมรถยนต์ครอบครัว รถยนต์ SUV รถบรรทุกเบา อุปกรณ์วิศวกรรมขนาดกลาง (เช่น เครื่องผลิตไฟฟ้าขนาดเล็ก) ฯลฯ; ใช้ในการเปลี่ยนยางฉุกเฉิน, การบํารุงรักษาชาสีการติดตั้งและใช้งานอุปกรณ์; เหมาะสมกับความต้องการในการยกของวัสดุ เช่น เหล็กคาร์บอนต่ําและสับสลัดอลูมิเนียม |
การเปรียบเทียบปารามิเตอร์สําคัญตามรุ่น
| ประเภทปารามิเตอร์ |
YD18-001 (2T) |
YD18-002 (4T) |
YD18-003 (6T) |
YD18-004 (8T) |
YD18-005 (10T) |
YD18-006 (12T) |
YD18-007 (16T) |
YD18-008 (20T) |
YD18-009 (30T) |
| รุ่น |
YD18-001 |
YD18-002 |
YD18-003 |
YD18-004 |
YD18-005 |
YD18-006 |
YD18-007 |
YD18-008 |
YD18-009 |
| ความจุ |
2 ตัน |
4 ตัน |
6 ตัน |
8 ตัน |
10 ตัน |
12 ตัน |
16 ตัน |
20 ตัน |
30 ตัน |
| ขั้นต่ํา ความสูง (Min.H) |
165 มม. |
150 มม |
154 มม. |
156 มม. |
225 มม. |
230 มม. |
232 มม. |
235 มม. |
250 มม. |
| ความสูงในการยก (การยก H) |
98+92mm (รวม 190mm) |
80+80mm (รวม 160mm) |
80+80mm (รวม 160mm) |
80+80mm (รวม 160mm) |
140+145mm (รวม 285mm) |
140+145mm (รวม 285mm) |
140+145mm (รวม 285mm) |
140+145mm (รวม 285mm) |
140+140mm (รวม 280mm) |
| ความสูงปรับ (ปรับ.H) |
55 มิลลิเมตร |
35 มม |
40 มม. |
40 มม. |
50 มม. |
50 มม. |
50 มม. |
50 มม. |
ไม่มี (ชักที่คง) |
| น้ําหนักสุทธิ (N.V.) |
2.8กิโลกรัม |
4 กิโลกรัม |
5 กิโลกรัม |
6 กิโลกรัม |
8.5 กิโลกรัม |
10 กก. |
12 กิโลกรัม |
15.5 กิโลกรัม |
22 กิโลกรัม |
| สื่อหลัก |
กระบอก: 20# ท่อเหล็กไร้รอย; ฐาน: 3 มิลลิเมตรแผ่นเหล็กม้วนเย็น; เซลล์: สายเหล็กโครงสร้าง |
กระบอก: 20# ท่อเหล็กไร้รอย; ฐาน: 4 มม. |
กระบอก: 20# ท่อเหล็กไร้รอย; ฐาน: 5 มม. |
กระบอก: 20# ท่อเหล็กไร้รอย; ฐาน: 5 มม. |
กระบอก: 45# ท่อเหล็กผนังหนา; ฐาน: 6 มิลลิเมตรแผ่นเหล็กม้วนเย็น; เซลล์: สแตนเลสความแข็งแรงสูง |
กระบอก: 45# ท่อเหล็กผนังหนา; ฐาน: 6 มิลลิเมตรแผ่นเหล็กม้วนเย็น; เซลล์: สแตนเลสความแข็งแรงสูง |
กระบอก: 45# ท่อเหล็กผนังหนา; ฐาน: 7 มิลลิเมตรแผ่นเหล็กม้วนเย็น; เซลล์: สแตนเลสความแข็งแรงสูง |
กระบอก: 45# ท่อเหล็กผนังหนา; ฐาน: 7 มิลลิเมตรแผ่นเหล็กม้วนเย็น; เซลล์: สแตนเลสความแข็งแรงสูง |
กระบอก: 50# ท่อเหล็กผนังหนา (ความต้านทานแรงดันสูง 45MPa); ฐาน: 8 มม โล่เหล็กเย็น; เซลล์: เหล็กสแตนเลสความแข็งแรงสูงสุด |
| กองกําลังปฏิบัติการ |
≤35N |
≤ 40N |
≤ 45N |
≤ 48N |
≤ 50N |
≤ 55N |
≤ 60N |
≤ 62N |
≤ 65N |
| ขั้นต่ําการป้องกันความอ้วน |
2.2 ตัน |
4.4 ตัน |
6.6 ตัน |
8.8 ตัน |
11 ตัน |
13.2 ตัน |
17.6 ตัน |
22 ตัน |
33 ตัน |
รายละเอียดสินค้า
The YD18-001~YD18-009 2-30Ton Double Ram Bottle Jack Series is professional equipment designed to address the pain points of "short lifting stroke of traditional single-ram jacks and poor stability of heavy-load lifting". กับ "กลมยาวสองคัน + ความมั่นคงในภาระหนัก + การใช้งานที่ง่ายต่อผู้ใช้ในฐานะแกนหลัก รุ่นเก้าเกรดครอบคลุมความต้องการของภาระหนักเบาถึงกลาง โดยแก้ปัญหา "ไม่สามารถขยายความสูงต่ําและไม่สามารถยกความสูงสูง"มันให้บริการทางการยกที่มีประสิทธิภาพและปลอดภัย สําหรับเจ้าของรถยนต์ส่วนบุคคล, ร้านซ่อมรถยนต์ และทีมงานวิศวกรรม โดยมีข้อดีหลัก ดังนี้:
1. การออกแบบซีรีย์ Ram แบบสองแบบ ยกยาวแบบไม่ยุ่งยาก
การทําลายขีดจํากัดการกระแทกของเครื่องกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทก
- โรคสะเก็ดเงินสองครั้ง ปรับตัวให้เหมาะกับสถานการณ์สูงและต่ํา
ความสูงในการยกทั้งหมดคือผลรวมของการกระแทกของแกะสองตัว ตัวอย่างเช่น YD18-001 (2T) มีความสูงในการยกทั้งหมด 190 มิลลิเมตร มากกว่า 90% ของแจ็คแกะเดียวที่มีขนาดเดียวกัน (ประมาณ 100 มิลลิเมตร)ซึ่งสามารถยก SUV ที่มีชาสีสูงได้ง่าย (eยกตัวอย่างเช่น Toyota Highlander); YD18-005 (10T) มีความสูงในการยกทั้งหมด 285 มิลลิเมตร ซึ่งสามารถยกชัสซี่ของรถบรรทุกเบาได้มากกว่า 25 ซม.ให้พื้นที่ในการบํารุงรักษาเพียงพอ และหลีกเลี่ยงความลําบาก "การจําเป็นต้องบดไม้เพราะความสูงในการยกไม่เพียงพอ".
- แมวสองตัวร่วมกัน ยกที่มั่นคงโดยไม่ชัน
วาล์วไฮดรอลิกซินครอลิกที่ติดตั้งสองราม ความแตกต่างความดันระหว่างรามหลักและรามช่วย คือ ≤ 0.5MPa ระหว่างการยก และความเร็วการขยายรามคงที่ความเบี่ยงเบนทางด้านล่าง ≤0.3 มิลลิเมตรเมื่อยกอุปกรณ์ 10 ตัน สถานภาพคงที่มากกว่า 70% กว่าจั๊กกิ๊กสองแรมธรรมดา (มีความเบี่ยงเบนมักจะถึง 1 มิลลิเมตร) แม้ในกรณีที่มีแรงเฉพาะทาง (เช่นการยกยางเดียวของยาน), แมวสองตัวสามารถยังคงร่วมกัน, โดยไม่มีความเสี่ยงของอุปกรณ์ tilt.
2ความสามารถในการแบกภาระหนัก การคุ้มกันความปลอดภัยอย่างครบถ้วน
โครงสร้างและวัสดุถูกปรับปรุงให้เหมาะสมกับความต้องการภาระที่แตกต่างกัน โดยสมดุลความปลอดภัยและความทนทาน
- วัสดุที่ทนทานการสวมใส่แข็งแรง ไม่มีการบิดเบือนภายใต้ภาระหนัก
ซิลินเดอร์ของรุ่นขนาดกลางและสูง (10-30T) ผลิตจากท่อเหล็กขนาด 45#-50#มีความทนทานแรงดันสูง 45MPaการขยายขนาดรัศมีของกระบอก ≤0.4mm เมื่อยกอุปกรณ์ 30Ton; ฐานมีปีกเสริมและความสามารถในการแบกภาระพื้นฐานของรุ่น 30T จะถึง 60Ton (สองเท่าของภาระหมาย), โดยไม่มีความถูกลงในการใช้งานภาระหนักในระยะยาว และอายุการใช้งานเป็นสองเท่าของแจ็คธรรมดา
- การออกแบบความปลอดภัยหลายแบบ การกําจัดความเสี่ยง
นอกจากวาล์วป้องกันความอ้วนแล้ว เซลล์ก็ถูกออกแบบด้วยช่องกันคลื่น ซึ่งเพิ่มแรงกันคลื่นแนวราบถึง 80% เมื่อยกอุปกรณ์ที่มีพื้นผิวเรียบ (เช่นเครื่องกําเนิดกระเป๋าเหล็กไร้ขัด; รูปแบบป้องกันการลื่นบนฐานมีปริมาณการคดกัน ≥ 0.7 บนพื้นที่ชื้น โดยไม่ลื่นเมื่อยกอุปกรณ์ 20 ตันการเคลือบกันการกัดกร่อนบนกระบอกสามารถผ่านการทดสอบสเปรย์เกลือ 180 ชั่วโมงโดยไม่เกิดสนิมเมื่อใช้ในภายนอกนาน เพื่อแก้ปัญหา "การเสียหายง่ายในสภาพแวดล้อมที่ชื้น"
3รายละเอียดการใช้งานที่สะดวกต่อผู้ใช้งาน การประหยัดแรงงานและพื้นที่
การปรับปรุงให้ดีที่สุดถูกทําตลอดกระบวนการเก็บรักษา การทํางาน และการปรับ เพื่อลดขั้นต่ําการใช้งาน:
- การ ออกแบบ ที่ น้ําหนัก ไม่ น้อย การ ขยับ ที่ ไม่ ต้อง พยายาม
รุ่นบรรทุกเบา (2-8T) มีน้ําหนักสุทธิเพียง 2.8-6kg ตัวอย่างเช่น YD18-001 (2T) สามารถนําไปยังด้านล่างของรถด้วยมือเดียวเหมาะสําหรับสถานการณ์ฉุกเฉินภายนอกของเจ้าของรถยนต์รายบุคคล; รุ่นที่มีภาระขนาดกลางและหนัก (10-30T) ควบคุมน้ําหนักผ่านการปรับปรุงโครงสร้าง เช่น YD18-009 (30T) มีน้ําหนักเพียง 22 กิโลกรัม สามารถนําไปยังอุปกรณ์วิศวกรรมโดยสองคนด้วยความเคลื่อนไหวที่สูงกว่า 27% กว่าเจ็ค 30 ตันที่เหมือนกันในตลาด (ส่วนใหญ่มากกว่า 30 กิโลกรัม).
- มือมือหนึ่งชิ้น ใช้งานสะดวก
ความยาวของมือถือถูกออกแบบแบบ ergonomically และความยาว 380-450mm ให้แขนแรงที่ยาวกว่าระหว่างการกด, ด้วยแรงทํางาน ≤65N (สําหรับรุ่น 30T),ที่สามารถใช้ได้ง่ายๆ โดยผู้ใหญ่ผู้ชาย; มือถือสามารถถอดออกได้ และความยาวถูกสั้นลงเป็น 150 มม. ระหว่างการเก็บรักษา, ซึ่งสามารถเก็บอยู่ในกล่องเครื่องมือพร้อมกับแจ็ค, หลีกเลี่ยงปัญหาของ "มือถือยาวครอบคลุมพื้นที่";รุ่นบางรุ่นมีแขนกันสลิดบนมือโดยไม่มีความเสี่ยงในการลื่นมือในระหว่างการใช้งานยาวนาน
สถานการณ์การใช้งาน
1. การเปลี่ยนยางฉุกเฉินภายนอกของเจ้าของรถยนต์รายบุคคลสําหรับ SUV (YD18-002)
ความจําเป็นของฉาก: โตโยต้า ไฮแลนเดอร์ (น้ําหนัก 2.1 ตัน, ความสูงของชาสี 190 มม.) มียางแตกในเขตนอกเมือง; รถต้องยกขึ้น 8 ซม.จากพื้นเพื่อเปลี่ยนยางและเครื่องมือต้องมีน้ําหนักเบา กับการกระแทกยาว.
กระบวนการปฏิบัติการ:
- เลือก YD18-002 (4T): นําเครื่องมือ 4 กิโลกรัมไปยังด้านล่างของรถด้วยมือเดียว; ความสูงต่ําสุด 150 มิลลิเมตรสามารถขยายได้อย่างง่ายดายภายใต้ชัสซี่
- สะดวกเข็มขัดที่มีคันกับจุดสนับสนุนชัสซี่ กดมือเพื่อเริ่มการยกสองแรม; การยกทั้งหมด 80+80 มม. ยก 160 มม. ทําให้ยางสูงจากพื้น 8 ซม.
- ระบบป้องกันความอ้วนติดตามภาระ (2.1Ton < 4.4Ton threshold) เพื่อรับรองความปลอดภัย; จบการเปลี่ยนยางใน 12 นาทีและแกะคู่ถอนซินโครนหลังจากความดันลดลง.
ผล: เปรียบเทียบกับเจ๊คแบบเดียวแบบดั้งเดิม (ที่มีความสูงการยกที่ต่ํากว่า 100 มม) ไม่จําเป็นต้องมีผ้าปูไม้เพื่อตอบสนองความต้องการในการเปลี่ยนยางและการออกแบบน้ําหนักเบาเหมาะสําหรับการใช้งานภายนอกโดยคนเดียว.
2การบํารุงรักษาชาสีของรถบรรทุกเบาในโรงงานซ่อมรถยนต์ (YD18-005)
ความจําเป็นของฉาก: รักษาแกนขับเคลื่อนชัสซี่ของ Foton Xiangling (น้ําหนัก 3.5 ตัน) ชัสซี่ต้องยกสูงถึง 25 ซม.
กระบวนการปฏิบัติการ:
- เลือก YD18-005 (10T): นําเครื่องมือขนาด 8.5 กิโลกรัมไปยังด้านล่างของรถบรรทุก ความสูงขั้นต่ํา 225 มม.
- รางคู่ยกพร้อมกัน (ยอดการขับเคลื่อน 140 + 145 มม) ยกชาสีสูงถึง 285 มม โดยทิ้งพื้นที่ในการบํารุงรักษา 25 ซม.
- ระหว่างการแยกแกนขับเคลื่อนโดยพนักงานบํารุงรักษา แจ็คไม่แสดงให้เห็นการสั่นหรืออ้าง และกระบวนการทั้งหมดใช้เวลา 40 นาที; เปิดพัดลมลดความดันเมื่อเสร็จสิ้นและแกะสองตัวจะถอนตัวไปช้าๆ.
ผล: การยกชะตากระยะยาวหลีกเลี่ยงการปรับปูไม้ซ้ําแล้วซ้ําเล่า และการออกแบบซินคอนโฟมแบบสองแรม (double-ram synchronous design) รับประกันความมั่นคง โดยมีประสิทธิภาพในการบํารุงรักษาที่สูงกว่า 50% กว่าของแจ็คแรมเดียว
3การติดตั้งเครื่องผลิตขนาดเล็กโดยทีมวิศวกรรม (YD18-007)
ความจําเป็นของฉาก: ติดตั้งเครื่องกําเนิดขนาดเล็ก 15 ตัน (ความสูงฐาน 230 มม.)
กระบวนการปฏิบัติการ:
- เลือก YD18-007 (16T): สองคนแบกเครื่องมือ 12 กิโลกรัมไปยังด้านล่างของเครื่องกําเนิด; ความสูงขั้นต่ํา 232 มิลลิเมตรเป็นที่สอดคล้องกับช่องว่างฐาน
- เซลล์ขีดขีดขัดจุดรองรับเครื่องกําเนิด, กดมือเพื่อเริ่มต้นแกะคู่; ความเร็วรวม 140 + 145 มมยก 285 มม, ตอบรับความสูงการติดตั้ง.
- ระหว่างกระบวนการติดตั้ง, วาล์วป้องกันความอ้วนรับประกันความปลอดภัยของภาระ (15Ton < 17.6Ton ขั้นต่ํา), และรูปแบบ anti-slip ฐานป้องกันการเลื่อน. กระบวนการทั้งหมดใช้เวลา 1.5 ชั่วโมง.
ผล: กระบวนการยกยาวสองระยะลดความจําเป็นในการยกแบบแบ่งแยก, ลดขั้นตอนการติดตั้งเมื่อเทียบกับจั๊กธรรมดา, และการออกแบบที่ป้องกันการลื่นหลีกเลี่ยงความเสี่ยงของอุปกรณ์
4การสนับสนุนอุปกรณ์ขนาดกลางในโรงงานเครื่องจักรหนัก (YD18-009)
ความจําเป็นของฉาก: สนับสนุนเครื่องมือขนาดกลาง 28 ตันสําหรับการบํารุงรักษาด้านล่าง; มันต้องยกสูงถึง 280 มม และเครื่องมือต้องทนแรงดันสูงและมั่นคงสําหรับภาระหนัก
กระบวนการปฏิบัติการ:
- เลือก YD18-009 (30T): ขนเครื่องมือ 22 กิโลกรัมไปยังด้านล่างของเครื่องมือด้วยรถกระบะขนาดเล็ก; ความสูงต่ําสุด 250 มิลลิเมตรขยายลงใต้เครื่องมือ
- กระดานยกระดับสองตัวยกพร้อมกัน (ยอดการขับเคลื่อน 140 + 140 มม.) ยกเครื่องมือสูงถึง 280 มม. กระบอก 50 # ผนังหนาสามารถรับน้ําหนัก 28 ตันได้อย่างมั่นคง
- ระหว่างกระบวนการบํารุงรักษา กระบอกไม่แสดงการขยายตัว และฐานไม่แสดงการลงตัว โดยไม่มีอันตรายต่อความปลอดภัยตลอดกระบวนการ 3 ชั่วโมง
ผล: ความจุภาระหนัก 30 ตันเป็นที่สอดคล้องกับน้ําหนักของเครื่องมือและการออกแบบ ram สองประการการปรับปรุงความปลอดภัยและประสิทธิภาพในการบํารุงรักษา เมื่อเทียบกับเครื่องจับแบบธรรมดา.
คํา ถาม ที่ ถาม บ่อย
Q1: ระหว่างการยกแจ็คแรมสองตัว แรมสองตัวจะยืดเร็วแตกต่างกัน เหตุผลคืออะไรและวิธีแก้ไขมันอย่างไร
A1: เป็นสาเหตุของน้ํามันไฮดรอลิกไม่เพียงพอ วาล์วซินครอนบล็อค หรือปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ. แก้ปัญหาในขั้นตอนต่อไปนี้:
- ตรวจสอบระดับน้ํามันไฮดรอลิก: เปิดประตูการเติมน้ํามัน; หากระดับน้ํามันอยู่ใต้เส้นระดับ, เพิ่มน้ํามันไฮดรอลิก 46# ที่ป้องกันการสวมใส่ไปยังตําแหน่งมาตรฐาน, กดมือซ้ํา 3-5 ครั้ง,และทดสอบการปรับสynchronousness;
- ทําความสะอาดซองซินครอน: หากระดับน้ํามันปกติ, ถอนซองซินครอน (ตั้งอยู่ที่การเชื่อมต่อของแกะคู่), ล้างสารสกปรกหัวใจซองซองด้วยแอลกอฮอล์,ใช้น้ํามันไฮดรอลิกจํานวนน้อย, และติดตั้งมันใหม่, แล้วทดสอบการยก;
- แก้ไขปัญหาของกระบอก: หากการร่วมกันยังคงไม่ได้บรรลุ, ตรวจสอบว่ามีสิ่งสกปรกติดผนังภายในกระบอก; ดัน ram ให้ตอบแทน 10 ครั้งเพื่อปล่อยสิ่งสกปรก;หากการยับยั้งเป็นแรงติดต่อผู้ผลิตเพื่อทําความสะอาดกระบอก เพื่อหลีกเลี่ยงการบิดเบือนกระบอกที่เกิดจากการใช้งานโดยบังคับ
Q2: พลังการทํางานของ YD18-009 (30T) ค่อนข้างใหญ่ในระหว่างการยก มีข้อแนะนําในการประหยัดแรงงานหรือไม่?
A2: การทํางานสามารถประหยัดได้การปรับมุมมือ ปรับปรุงสภาพการยกและลื่นก่อน:
- ปรับมุมจับ: ปรับมุมระหว่างมือจับและร่างกายแจ็คให้เป็น 120 ° (มุมแรงที่ดีที่สุด) ซึ่งทําให้แขนแรงสูงสุดและลดแรงทํางาน 15%
- ปรับปรุงสภาพการยก: ยืนด้วยขาห่างกันถึงหน้าไหล่ ลดศูนย์แรงโน้มถ่วงของร่างกาย และใช้แรงกระโปรงเพื่อกดมือแทนที่จะใช้แรงแขนเท่านั้นซึ่งสามารถลดอาการอ่อนเพลียของกล้ามเนื้อ;
- การผสมผสานก่อน: ใช้น้ํามันจากลิเดียมในแกนเชื่อมมือและวาล์วซับซ้อนแบบแรมสองครั้งทุกเดือนเพื่อลดความต้านทานต่อการหดซึ่งสามารถลดกําลังทํางานได้อีก 10%.
