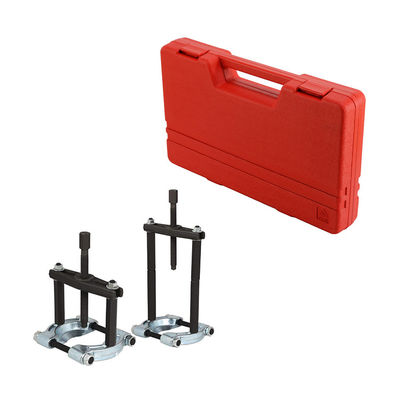

14Pcs Bar Type Long Jaw Wheel Bearing Hub Puller Tool

14 ชิ้น 2 ขนาดแบริ่งแยกแบริ่งถอดแบริ่งดึง

Bar-Type 2 "3" Splitter Long Jaw Gear Pulley

คุณสมบัติ:

• ตัวคั่นแบริ่ง 2 นิ้วและ 3 นิ้ว
• วางปลอมและอบด้วยความร้อน
• เครื่องมือคั่นใช้กับตัวดึงบาร์และขาสำหรับงานดึงที่หลากหลาย
• ครอสบาร์ขนาด 5 "" ที่มีสกรูบังคับ 6-1 / 4 "" หรือตัวแยกแบริ่งแต่ละตัวอาจใช้แยกกันหรือใช้ร่วมกับตัวดึงหรือเครื่องมืออื่น ๆ
• แม่พิมพ์เป่าสำหรับจัดเก็บ

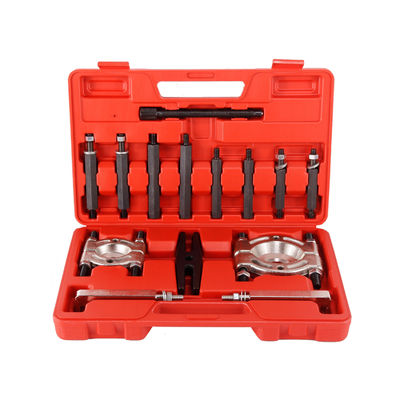

ในรายการรวมด้วย (14 ชิ้น):

• วางโครงสร้างปลอม

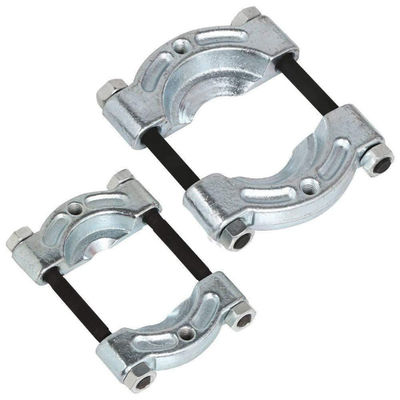

• ขากรรไกรแยกแบริ่งสองตัว (ตัวแยก) - 2 "" & 3 ""
• ขาต่อ: 5 "" - 4 ชิ้น
• ขาต่อ: 4 "" - 4 ชิ้น
• อะแดปเตอร์ Yoke center: 6 "" - 1 ชิ้น
• Puller Head Bar: 6.9 นิ้ว - 1 ชิ้น
• ตะขอ: 2 ชิ้น
• การบังคับสกรู
• ข้อมูลจำเพาะ:
• วัสดุ: เหล็กเหล็กพลาสติก
• ขนาดโดยรวม: 14.5 x 9.4 x 2.4 "(LxWxH)
• GW: 12.98 ปอนด์
• จำนวน: 14 ชิ้น

คู่มือการใช้:
ข้อควรระวังในการประกอบ

• 1. ประกอบตามคำแนะนำเหล่านี้เท่านั้นการประกอบที่ไม่เหมาะสมอาจสร้างอันตรายได้
• 2. สวมแว่นตานิรภัยที่ได้รับการรับรองจาก ANSI และถุงมือสำหรับงานหนักในระหว่างการประกอบ
• 3. ดูแลพื้นที่ประกอบให้สะอาดและมีแสงสว่างเพียงพอ
• 4. ให้ผู้ที่ไม่รู้อิโหน่อิเหน่ออกจากบริเวณนั้น
• 5. อย่าชุมนุมเมื่อเหนื่อยหรือเมื่ออยู่ภายใต้ฤทธิ์ของแอลกอฮอล์ยาเสพติดหรือยา

ข้อควรระวังด้านความปลอดภัยเฉพาะ

• 1. ตรวจสอบให้แน่ใจว่าขากรรไกรของตัวคั่นถูกตั้งค่าให้เท่ากันระหว่างครึ่งแบริ่งก่อนที่จะพยายามแยกออก
• 2. ตะกั่วสกรู (5) ควรอยู่ตรงกลางเพลาที่ตลับลูกปืนถูกดึงเพื่อหลีกเลี่ยงไม่ให้เพลาหรือตัวเรือนลูกปืนเสียหาย
• 3. หลีกเลี่ยงการบีบหรือขูดเพลาแบริ่งโดยวางขากรรไกรให้แน่น (และตรง) รอบตัวเรือนแบริ่ง
• 4. ใช้ความระมัดระวังเมื่อถอดสกรูตะกั่วออกจากเคสเพื่อหลีกเลี่ยงไม่ให้เกลียวเสียหายงัดขึ้นจากปลายสกรูตะกั่ว

คู่มือการใช้งาน
ดึงแบริ่งออกจากเพลา

• 1. เลือกขนาดที่เหมาะสมของขากรรไกรแยกแบริ่ง (2 หรือ 14) สำหรับขนาดแบริ่ง (2.2 "~ 3" หรือ 2 ") ที่ถอดออกจากเพลา
• 2. คลายน็อตขากรรไกรแยก (3) ให้เพียงพอเพื่อให้ขากรรไกรจับด้านหลังตัวเรือนแบริ่ง
• 3. ใช้ประแจ (ไม่รวม) เริ่มขันน๊อตให้แน่นเท่า ๆ กันจนกระทั่งขากรรไกรเข้าที่ด้านหลังตัวเรือนแบริ่งอย่างแน่นหนา

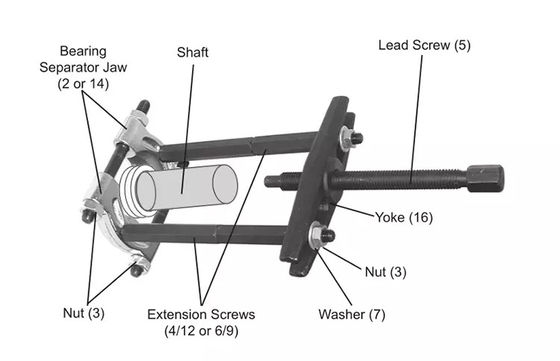

• 4. ขันสกรูขยายทั้งสองที่มีความยาวเท่ากัน (4/12 หรือ 6/9) เข้ากับตัวคั่นแบริ่ง

ขากรรไกรดังแสดงด้านล่าง
หมายเหตุ: อย่าใช้สกรูส่วนขยายที่มีความยาวต่างกัน

• 5. วางแอก 6 นิ้ว (16) บนสกรูส่วนขยายและยึดให้แน่นด้วยแหวนรอง (7) และน๊อต (3)
• 6. สกรูตะกั่วสกรู (5) เข้าไปในแอกจนกระทั่งสัมผัสกับศูนย์กลางของเพลาที่ติดตั้งตลับลูกปืน
• 7. ใช้ประแจหมุน Lead Screw ตามเข็มนาฬิกาจนกระทั่งตัวเรือนแบริ่งเริ่มเคลื่อนออกจากเพลา
• 8. หมุนต่อไปหรือไม่สกรูตะกั่วจนกระทั่งตัวเรือนแบริ่งหลุดจากเพลา
• 9. ถอดลีดสกรูออกโดยหมุนทวนเข็มนาฬิกา
• 10. ถอดที่อยู่อาศัยแบริ่ง
